一．葉綠素傳感器工作原理

葉綠素傳感器使用熒光分析法來監測葉綠素的含量，直接檢測葉綠素a細胞中特定色素的熒光物質，根據葉綠素a的光譜吸收特征，通過葉綠素a產生特定波長的熒光，測量水中葉綠素濃度。葉綠素傳感器是一種專門用來檢測葉綠素含量的設備，它的工作原理基于葉綠素的熒光特性和吸光特性。

在自然光或特定波長的光源照射下，葉綠素會吸收光能并發出熒光。這種熒光的強度與葉綠素的含量成正比，因此可以通過檢測熒光的強度來估計葉綠素的含量。

葉綠素傳感器的優點是可以實時、快速、無損地測量葉綠素含量，可用于河流、湖泊、池塘、海洋調查、養殖業、飲用水源、藻類和浮游植物狀況的研究、調查和監測。

二．葉綠素傳感器技術參數

三．葉綠素傳感器尺寸/安裝

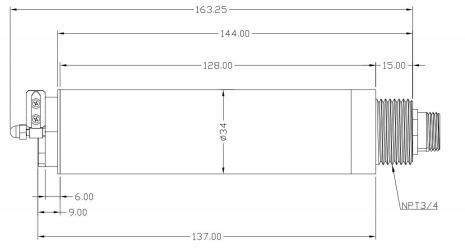

1.葉綠素傳感器尺寸圖

2.接線圖

線纜為4芯屏蔽線：

紅色線—電源線(12～24V)黑色線—地線(GND)

綠色線—485B黃色線—485A

3.安裝

1）現場可根據實際情況，選擇6分（3/4 NPT）螺紋固定安裝或

安裝配件支架安裝，或其他可將傳感器固定的安裝方式。

2）安裝優選固定式安裝，禁止拖鏈式安裝。

3）安裝時要充分考慮水流，液位變化，確保水流可橫穿光路，傳感器在水下10cm或更深處。

4）安裝距離要求：與側壁保持3cm以上，與底部保持10cm以上。

四．葉綠素傳感器維護和保養

1.維護日程

維護項目維護時間備注

清洗傳感器0.5～3天（無刷）4～8周（有刷）

傳感器檢查6個月

更換O型圈1～2年

2.保養方法

1）傳感器外表面檢查，用清水沖洗傳感器的外表面，如果仍有污垢殘留，請用濕潤的軟布進行擦拭，對于一些頑固的污垢，可以在水中加入一些家用洗滌液來清洗。

2）傳感器線纜檢查，檢查線纜外皮是否存在斷裂，正常工作時線纜不應緊繃。

3）測量窗口檢查，檢查是否有臟污，用無塵布進行擦拭。

4）傳感器校準可通過上位機軟件校準，也可以通過自已通過

RS-485發送MODBUS指令自行校準。

3.傳感器校準

3.1零點校準

用棕色燒杯量取適量蒸餾水，將傳感器垂直放在溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行零點校準。

3.2斜率校準

將傳感器放置于標準溶液中，傳感器前端離燒杯底部至少10cm，3～5分鐘待數值穩定后進行斜率校準。
